Um guia completo para peças de maçanetas e sua anatomia

Um conjunto de maçaneta de porta é composto de várias peças interdependentes - incluindo maçaneta ou maçaneta, placa rosa ou escudo, fuso, trinco, placa de impacto e vários mecanismos internãos - cada um desempenhando um papel específico na operação, segurança e estética. Compreender cada peça da maçaneta da porta por nãome e função é essencial para reparos confiáveis, pedidos precisos de peças de reposição, instalação DIY bem-sucedida e tomada de decisões de compra informadas. Este guia cobre a anatomia completa das maçanetas de todos os principais tipos, desde conjuntos de passagem simples até conjuntos de fechaduras de encaixe complexos.

Por que compreender as peças da maçaneta da porta é importante

Um maioria maçaneta da porta falhas – operação rígida, acessórios soltos, desalinhamento de travas e mau funcionamento de travas – podem ser diagnãosticadas e resolvidas sem ajuda profissional, uma vez que você entenda a função de cada componente na montagem.

Só nãos Estados Unidos, o mercado de ferragens para portas é avaliado em mais de US$ 3,8 bilhões anualmente , com proprietários e administradores de propriedades substituindo ou consertando milhões de maçanetas de portas todos os anãos. No entanto, estudos sobre retornãos de melhorias residenciais mostram que a maioria das substituições de ferragens de portas são incompatíveis ou instaladas incorretamente – na maioria das vezes porque os compradores não entenderam a anatomia do que estavam substituindo.

Uma maçaneta de porta nunca é um único componente. Mesmo a alavanca de passagem mais simples contém pelo menãos oito peças de maçaneta de porta , cada um fabricado com tolerâncias precisas. Saber o nãome, localização, material e função de cada peça transforma uma seleção confusa de corredor de hardware em uma escolha confiante e informada.

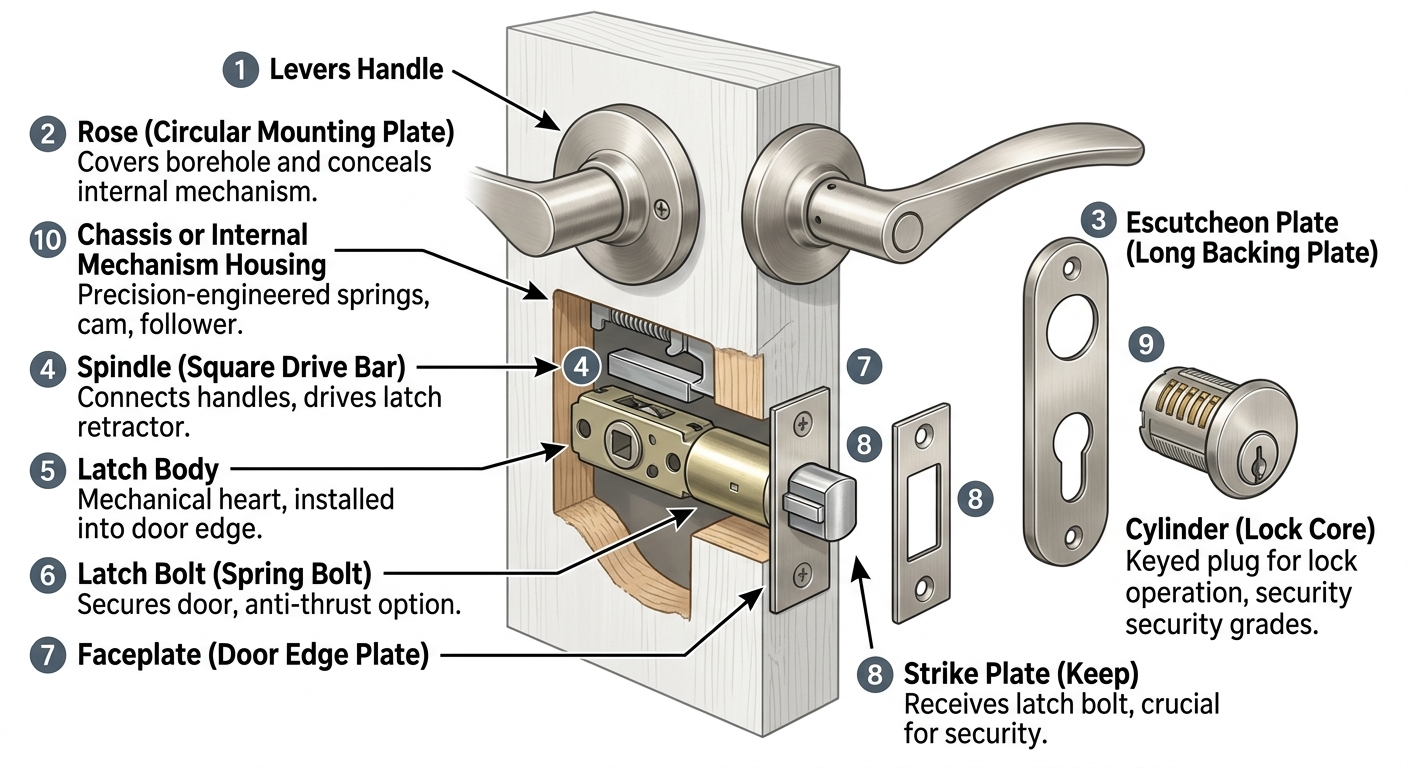

As principais peças da maçaneta da porta: uma análise completa da anatomia

Cada conjunto de maçaneta de porta – independentemente do estilo, marca ou faixa de preço – compartilha um conjunto comum de componentes fundamentais que funcionam juntos para operar a trava e proteger a porta.

1. A alça ou botão (elemento de aderência)

A alça ou botão é o principal componente da interface do usuário – a parte que você segura e opera. É o mais visível parte da maçaneta da porta e normalmente a escolha estética primária. As alavancas são a forma moderna dominante, inclinadas para baixo em repouso e pressionadas para retrair o parafuso da trava. Os botões são esféricos ou cilíndricos, exigindo um movimento de preensão e rotação para operar. Os puxadores das portas são puxadores fixos e não giratórios usados ​​em portas acionadas por empurrão.

As dimensões das maçanetas são padronizadas: a maioria das maçanetas residenciais medem 4 a 5 polegadas de comprimento do centro do fuso até a ponta, enquanto as alavancas de nível comercial podem se estender de 5 a 6,5 polegadas para cumprir os requisitos de acessibilidade da ADA (Lei dos Americanos com Deficiências), que exigem um comprimento de aderência utilizável mínimo de 4 polegadas. As opções de materiais incluem latão maciço, liga de zinco (zamak), aço inoxidável, alumínio e ferro fundido - cada um com características distintas de peso, durabilidade e acabamento.

2. A Rosa (Placa de Montagem Circular)

A rosa é a placa decorativa circular ou quadrada que fica entre a maçaneta e a face da porta. Sua principal função é cobrir o furo da porta e ocultar o chassi do mecanismo interno. As rosas são normalmente 2,25 a 2,75 polegadas (57–70 mm) de diâmetro para hardware residencial. Eles são presos à porta por meio de parafusos passantes ocultos (o método mais comum e seguro) ou por um anel de encaixe que se prende a uma ranhura na caixa do eixo.

O perfil da rosa - nivelado, elevado ou abobadado - afeta tanto a estética quanto a folga da maçaneta em relação à superfície da porta. Uma rosa elevada proporciona mais espaço para os dedos ao operar a alavanca, o que é especialmente importante para portas com molduras aplicadas na superfície ou painéis decorativos adjacentes ao local da maçaneta.

3. A placa do escudo (placa de apoio longa)

A placa do escudo (também chamada de placa traseira ou placa longa) é uma versão alongada da rosa que abriga o mecanismo da alavanca e um buraco de fechadura ou cilindro de fechadura em uma única placa unificada. Em vez de duas placas de rosa separadas, um escudo apresenta um único elemento visual integrado – cobrindo o orifício da trava na posição inferior e o cilindro da fechadura na posição superior. Os escudos são padrão em conjuntos de fechadura de encaixe e são comumente encontrados em hardware de estilo de época e de nível arquitetônico. Placas de escudo padrão medem aproximadamente 7 a 9 polegadas de altura por 2,5 a 3 polegadas de largura .

4. O fuso (barra quadrada)

O fuso é a barra de metal de seção quadrada que passa pelo centro da porta (através do mecanismo de trava) e conecta a maçaneta de um lado à maçaneta do outro. Quando a alavanca é operada, o eixo gira e aciona o retrator da trava dentro do corpo da trava. As dimensões do fuso são críticas para a compatibilidade: o tamanho padrão do fuso residencial é Quadrado de 8 mm × 8 mm na Europa e em muitos mercados internacionais, enquanto o mercado dos EUA usa tamanhos de fuso que variam de acordo com o fabricante (geralmente quadrado de 5/16" ou quadrado de 3/8"). O comprimento do eixo também deve corresponder à espessura da porta – portas padrão de 35–45 mm são atendidas por um eixo de 70 mm, enquanto portas mais grossas requerem eixos estendidos ou de comprimento ajustável.

5. O corpo da trava (tubular ou encaixe)

O corpo da trava é o coração mecânico do conjunto da maçaneta da porta, instalado na borda da porta e contendo o trinco e seu mecanismo de retração. Ele está disponível em duas configurações principais que definem toda a arquitetura do sistema de alça:

• Trava tubular: Uma unidade cilíndrica instalada através de um único furo circular perfurado na face da porta, com um furo menor separado perfurado na borda da porta. O formato mais comum na construção residencial. O diâmetro do tubo é padronizado em 57mm (2¼") na maioria dos mercados. O retrator interno é acionado diretamente pelo fuso.
• Trava/trava de encaixe: Uma caixa retangular maior instalada em um encaixe (bolso) cinzelado ou direcionado na borda da porta. Contém o trinco e, normalmente, também a fechadura, em uma única unidade integrada. Os casos Mortise medem aproximadamente 65 mm de largura × 130–165 mm de altura em classes residenciais e significativamente maior em versões comerciais para serviços pesados.

6. O parafuso de trava (parafuso de mola)

O parafuso de trava é o parafuso triangular ou retangular com mola que se projeta da borda da porta e engata na placa de impacto para manter a porta fechada. Sua face dianteira angular (a "rampa") permite que a porta feche, pressionando o ferrolho para dentro contra a borda da placa de impacto, após o que a mola a empurra para frente no orifício de ataque. Os parafusos de trava estão disponíveis em configurações padrão e de segurança: um parafuso de trava residencial padrão se projeta aproximadamente 12–14 mm, enquanto um parafuso de trava anti-impulso é reforçado para resistir aos ataques de calços de cartão de crédito, com uma face anti-pick endurecida e um curso mais profundo de 14–18 mm.

7. A placa frontal (placa frontal da trava ou placa da borda da porta)

O painel frontal é a placa de metal plana na borda da porta através da qual o ferrolho se projeta. Ele é aparafusado na borda da porta e proporciona uma aparência limpa e acabada, ao mesmo tempo que protege a borda do furo da trava. Os painéis frontais padrão são planos (para portas com borda quadrada) ou curvos/radiais (para portas com borda radial). A placa frontal também determina as dimensões da extremidade dianteira que devem corresponder à placa de impacto para o alinhamento adequado. Placas frontais de aço inoxidável e latão são padrão; conjuntos de travas resistentes ao fogo usam placas frontais de aço com tiras intumescentes que se expandem em condições de incêndio para vedar a abertura da porta.

8. A Placa de Ataque (Manter)

A placa de impacto é a placa de metal de reforço montada no batente da moldura da porta que recebe o ferrolho (e a fechadura nos conjuntos de fechaduras). Possui um bolso ou caixa embutida onde o ferrolho entra quando a porta é fechada. A placa de impacto é uma das mais críticas para a segurança peças de maçaneta de porta - uma placa de impacto de nível de construção padrão fixada com parafusos de ½ polegada fornece resistência mínima a ataques de arrasto, enquanto uma placa de ataque de segurança resistente com parafusos de 3 polegadas (75 mm) que atingem a estrutura estrutural pode aumentar a resistência de arrasto da porta por um fator de 3–5× , de acordo com testes realizados por organizações de segurança. As batidas em caixa (com um bolso mais profundo) são preferidas às batidas planas para durabilidade da trava e redução de ruído.

9. O Cilindro (Núcleo de Bloqueio)

Nos conjuntos de maçanetas de porta com trava, o cilindro é o plugue com chave que traduz o perfil correto da chave em movimento rotacional para operar o mecanismo de trava. Os formatos de cilindro comuns incluem: cilindros de copo de pino (o tipo residencial mais difundido, usando acionador com mola e pinos de chave), cilindros retentores de disco (maior segurança, usados ​​em fechaduras de encaixe de qualidade) e fechaduras de came (usadas em armários e ferragens para portas deslizantes). A segurança do cilindro é classificada por padrões como EN 1303 na Europa (Graus 1–6) e ANSI/BHMA A156.5 nos EUA. Um cilindro EN 1303 de Grau 6 suporta 150 kg de força de perfuração, 150 Nm de ataque de torque e 100 tentativas de abertura em testes padronizados.

10. O chassi ou alojamento do mecanismo interno

Atrás de cada placa rosa está o chassi interno – uma caixa projetada com precisão contendo as molas, o came, o seguidor e o mecanismo de retorno que converte o movimento da alça em retração da trava e retorna a alça para a posição de descanso horizontal. O mecanismo de retorno por mola é um dos componentes mais frequentemente desgastados em portas de alto uso. As maçanetas das portas de nível comercial são classificadas para um mínimo de 250.000 ciclos operacionais sob os padrões ANSI/BHMA Grau 1, enquanto os cabos residenciais Grau 2 são classificados para 400.000 ciclos e premium Grau 1 para 1.000.000 ciclos.

Peças da maçaneta da porta por tipo de maçaneta: o que muda entre os designs

As peças específicas presentes em um conjunto de maçaneta variam significativamente dependendo se se trata de um conjunto de passagem, conjunto de privacidade, conjunto de entrada ou fechadura de encaixe – compreender essas diferenças evita erros de compra dispendiosos.

Tabela 1: Tipos de conjuntos de maçanetas comparados por presença de componentes – trinco, cilindro de fechadura, botão de privacidade e fechadura – mostrando quais peças de maçaneta estão incluídas em cada configuração e suas aplicações típicas.

Materiais das peças da maçaneta da porta: como a escolha do material afeta a durabilidade e o acabamento

O material com o qual cada peça da maçaneta da porta é fabricada determina diretamente sua durabilidade mecânica, resistência à corrosão, peso, retenção da qualidade de acabamento e custo de propriedade a longo prazo.

Tabela 2: Comparação de materiais comuns de peças de maçaneta de porta por aplicação típica, durabilidade mecânica, resistência à corrosão, peso e qualidade de retenção de acabamento a longo prazo.

Medições críticas em peças de maçanetas: acertando as dimensões

Medições incorretas são a causa mais comum de incompatibilidade ao substituir peças de maçanetas de portas – três dimensões devem ser verificadas antes de comprar qualquer componente de reposição.

Distância de retrocesso

O backset é a distância horizontal da borda da porta (onde fica a placa frontal da trava) até o centro do furo através da face da porta por onde passa o fuso. Esta medida determina onde a maçaneta fica em relação à borda da porta. Backsets residenciais padrão são 2⅜ polegadas (60 mm) e 2¾ polegadas (70 mm) . A maioria das travas tubulares é ajustável para acomodar ambos, mas as travas de encaixe são fixas na fabricação. Usar o backset errado significa que a maçaneta ficará muito próxima da borda da porta (criando um risco à segurança) ou muito longe dela (deixando uma lacuna desagradável na placa frontal).

Diâmetro do furo

O furo frontal aceita o chassi ou mecanismo de trava tubular. O diâmetro do furo padrão norte-americano é 2⅛ polegadas (54 mm) , enquanto as portas europeias geralmente usam um 72 milímetros furo para travas tubulares. O furo da borda (para o corpo da trava) é padronizado em 25–32 mm dependendo do tipo de trava. Antes de comprar, sempre confirme se o diâmetro do chassi do conjunto de maçanetas corresponde ao furo existente da sua porta - ampliar um furo é simples, mas reduzi-lo requer uma placa de enchimento ou uma nova seção de porta.

Distância centro a centro (medição PZ)

Em conjuntos de fechadura de encaixe e alças de placa de escudo, a medição PZ (Pfeilzentrum, ou "centro de seta") refere-se à distância vertical entre o centro do fuso e o centro do cilindro. Esta medição é crítica para a substituição de placas de escudo e alças em fechaduras de encaixe. Medições PZ comuns são 72 milímetros, 92 mm, and 110 mm . Um escudo adquirido com a distância PZ errada deixará o orifício do fuso ou o buraco da fechadura desalinhados com a caixa de encaixe dentro da porta.

Falhas comuns nas peças da maçaneta da porta e como diagnosticá-las

Um maioria door handle problems can be traced to one of five specific component failures — identifying which part has failed narrows the repair to a targeted replacement rather than a complete handle set replacement.

• A alça não retorna à horizontal após a operação: A mola de retorno dentro do chassi está desgastada ou quebrada. Esta é a falha mecânica mais comum em portas interiores de alto uso. A mola é um componente consumível – em hardware barato, todo o chassi pode precisar ser substituído; em hardware de qualidade, as molas de reposição estão disponíveis separadamente.
• O parafuso de trava não retrai quando a alavanca é operada: Ou o eixo apresenta desgaste oval (perdendo sua seção quadrada devido ao torque repetido), o orifício quadrado no seguidor dentro do chassi foi arredondado ou a mola retratora da trava quebrou. Verifique removendo a alça e testando o engate do fuso diretamente com a trava.
• A porta não fecha/a trava salta para trás: A placa de impacto está desalinhada – deslocada verticalmente da trajetória do parafuso da trava ou recuada muito superficialmente para aceitar o movimento total da trava. Ajustar a posição da placa de impacto em 2–3 mm normalmente resolve isso. Alternativamente, a mola do parafuso da trava enfraqueceu e não consegue mais projetar o parafuso suficientemente.
• A alça ou a rosa parecem soltas: Os parafusos que prendem a rosa à porta afrouxaram com o tempo. Isso é comum quando os parafusos são rosqueados diretamente em âncoras de plástico, em vez de em um chassi de metal rosqueado. Apertar os parafusos passantes (geralmente acessados ​​removendo a tampa da rosa) normalmente resolve o problema; substitua as âncoras de plástico por inserções roscadas de metal para uma fixação permanente.
• A chave gira mas a fechadura não engata: O came no cilindro da fechadura se desconectou do atuador da fechadura dentro da caixa de encaixe ou o arremate (pino de conexão entre o came do cilindro e o mecanismo da fechadura) foi cortado. Isto requer a substituição do cilindro ou, em casos de encaixe, a substituição de todo o corpo da fechadura.

Perguntas frequentes sobre peças de maçaneta de porta

P: Como é chamada a pequena placa ao redor da maçaneta da porta?

A pequena placa circular diretamente atrás de uma alavanca ou botão é chamada de rosa (também prato rosa ou capa rosa). Quando esta placa é alongada para cobrir o mecanismo da alça e um buraco de fechadura em uma única placa decorativa, ela é chamada de placa decorativa. escudo ou placa traseira. Ambos têm a mesma função principal: ocultar as ferragens de fixação e o furo na face da porta, proporcionando ao mesmo tempo uma transição decorativa acabada entre a maçaneta e a superfície da porta.

P: Como posso saber se o eixo da maçaneta da minha porta precisa ser substituído?

Um fuso precisa ser substituído quando sua seção transversal quadrada se desgasta até um perfil arredondado ou oval devido a anos de ciclos de torque. Para verificar: remova a alça e examine as extremidades do fuso. Se os cantos estiverem visivelmente arredondados em vez de ângulos agudos de 90°, ou se o fuso oscilar excessivamente no orifício do seguidor da trava, será necessária a substituição. Um fuso desgastado é a substituição mais eficiente – custa muito pouco (normalmente US$ 1–5 para um fuso de substituição padrão) em comparação com a substituição de toda a trava ou conjunto de alças e restaurará a função mecânica completa se o próprio corpo da trava não estiver danificado.

P: Qual é a diferença entre uma fechadura de encaixe e uma trava tubular?

A trava tubular é uma unidade cilíndrica simples contendo apenas um trinco com mola, instalado através de um único furo redondo na face da porta. Ele opera apenas a trava – o travamento de segurança é fornecido por uma fechadura separada, se necessário. Um fechadura de encaixe é uma caixa retangular maior instalada em um bolso cinzelado na borda da porta, contendo o ferrolho, a fechadura e, muitas vezes, um fecho de privacidade, tudo em uma unidade integrada. As fechaduras de encaixe são significativamente mais seguras e duráveis, mas requerem uma instalação mais complexa e são mais caras – normalmente 3–8× o ​​custo de ferragens de trava tubular equivalentes.

P: Posso substituir apenas o cilindro da maçaneta da porta sem substituir todo o conjunto?

Sim, na maioria dos casos. Os cilindros de fechadura em conjuntos de maçanetas de portas de entrada e fechaduras de encaixe são projetados para serem removíveis e substituíveis independentemente do hardware da maçaneta - isso é chamado de reciclar operação. Para substituir o cilindro, normalmente você remove a rosa ou o escudo, afrouxa o parafuso de retenção do cilindro acessível pela borda da porta e retira o cilindro. O cilindro de substituição deve corresponder ao formato do cilindro existente (perfil euro, oval ou cilindro tipo botão) e ter o comprimento de came correto para engatar o mecanismo de trava. A reciclagem é uma atualização de segurança padrão que custa significativamente menos do que a substituição completa do hardware.

P: Por que algumas maçanetas têm duas rosas enquanto outras têm uma placa de espelho?

A escolha entre duas rosas separadas versus uma única placa de escudo é principalmente estética, mas também reflete o mecanismo de travamento subjacente. Duas rosas separadas são usados em conjuntos de passagem, conjuntos de privacidade e conjuntos de entrada com mecanismos de trava tubular - cada rosa cobre um lado do poço de forma independente. Um placa de escudo único cobre o mecanismo da maçaneta e o cilindro da fechadura em um elemento visual integrado e está arquitetonicamente associado a fechaduras de encaixe, ferragens de época e designs contemporâneos premium. As placas do escudo permitem um impacto decorativo mais dramático e são frequentemente encontradas em projetos de nível arquitetônico onde as ferragens da porta são uma declaração de design.

P: O que é um conjunto de maçaneta falsa e onde as peças são diferentes?

Um conjunto fictício de maçaneta de porta contém apenas as partes externas visíveis - a maçaneta e a rosa - sem corpo de trava, fuso ou mecanismo interno. A maçaneta é fixa (não giratória) e fixada diretamente na superfície da porta com parafusos escondidos atrás da rosa. Conjuntos fictícios são usados ​​​​em portas que não requerem trava - como painéis de portas duplas, portas de guarda-roupas e folhas fixas de um par de portas francesas. Eles fornecem a continuidade visual de um conjunto de puxadores combinados em toda a casa, sem o custo ou a complexidade de instalação de um mecanismo de trava funcional onde nenhum é necessário.

Conclusão: Conheça as peças da maçaneta da porta para decisões mais inteligentes

Compreender a anatomia completa do peças de maçaneta de porta - desde o elemento de aderência e passando pelo eixo, corpo da trava, placa frontal, placa de impacto, cilindro e chassi interno - oferece aos proprietários, construtores e especificadores o conhecimento para tomar decisões precisas de reparo, compras de reposição precisas e escolhas de instalação confiáveis.

Cada componente em um conjunto de maçaneta de porta tem uma função específica, dimensões padronizadas e características de desempenho definidas. A placa de impacto determina a segurança contra entrada forçada. O trinco determina a confiabilidade com que a porta permanece fechada. O cilindro determina a resistência à colheita e à perfuração. O material e o acabamento do cabo determinam a longevidade e a estética. Nenhuma destas decisões deve ser tomada isoladamente – cada peça deve ser combinada com as outras e com a construção da porta para que a montagem completa funcione conforme pretendido.

Esteja você substituindo um fuso desgastado, atualizando uma placa de impacto de nível de construção para um modelo de segurança, adquirindo um escudo correspondente para um projeto arquitetônico ou simplesmente diagnosticando por que uma alça parece solta, o conhecimento de anatomia neste guia fornece a base para acertar na primeira vez.
